原杰JTY-HF-YJLH103線型光束感煙火災探測器(對射型)
品牌: 原杰
型號: JTY-HF-YJLH103
類型: 普通型
規格: 見詳細說明書
材質: ABS塑料
顏色: 乳白色
市場價: 0.0
優惠價:
****
購買數量:
產品詳情
產品評論(0)

原杰JTY-HF-YJLH103線型光束感煙火災探測器(對射型)




一、JTY-HF-YJLH103線型光束感煙火災探測器功能和用途

  1、當煙霧達到一定濃度使紅外光的強度低于設定的閾值時,探測器發出火災報警信號。

  2、適用于無遮檔大空間的場所,如:各類商場、廳堂館所,古建筑物、大型車間、倉庫、隧道和各種建筑物的夾層、悶頂等。


二、JTY-HF-YJLH103線型光束感煙火災探測器技術指標


發射器接收器
工作電壓DC16V~35VDC16V~35V
工作電流8mA~10mA30mA
發射距離150mm以上
光軸調整左右:±25°,上下:±25°左右:±25°,上下:±25°
監視距離1m~100m1m~100m
靈敏度
4.3dB,62%
環境溫度-15℃~+55℃,≤95%RH



三、JTY-HF-YJLH103線型光束感煙火災探測器特點

  1、由發射器和接收器兩部分組成。

  2、非編址型,輸出開關量信號,需與輸入監視模塊配套使用。

  3、可以報出火警和故障。

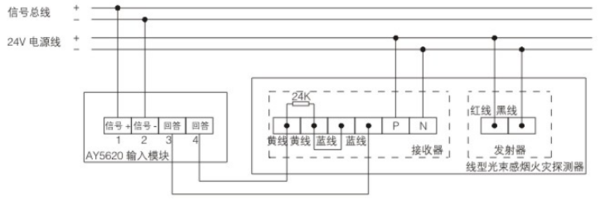

四、JTY-HF-YJLH103線型光束感煙火災探測器接線示意圖



注:51K電阻為終端電阻,必須按要求連接在接收器引出的相應顏色的導線之間,否則模塊將會報自檢故障。


五、JTY-HF-YJLH103線型光束感煙火災探測器安裝方式

  1、用ф10鉆頭打深度為6mm的孔,放入M6膨脹螺栓,用一字形螺絲刀將膨脹螺套頂到最低后安裝支架。

  2、安裝發射器后,測量接收器的安裝位置。

  3、安裝接收器支架。支架應盡可能牢固地直接固定實體墻壁或不會因震動而發生變形的建筑上,應避免在支架與墻壁之間夾墊紙板、塑料板、泡沫板和薄木板等易發生變形的物質。

  4、將底部和左右三個M5轉軸螺絲擰緊,將底部和左右四個M3調整螺絲適當擰緊。

  5、用長度不超過1m的ф16金屬軟管將連接導線從接線盒引至探測器。

  6、按接線要求將連接導線與相應的端子和相應顏色的引出線連接。


六、JTY-HF-YJLH103線型光束感煙火災探測器布線要求

  1、信號總線宜采用截面積≥1.0mm2的多芯銅導線,且回路電阻不大于60Ω。

  2、信號總線需穿金屬管或阻燃管敷設。

  3、24V電源線宜采用截面積≥2.5mm2的多芯銅導線。


七、JTY-HF-YJLH103線型光束感煙火災探測器注意事項

  1、探測器的光束軸線距頂棚垂直距離宜為0.3m-1.0m,距地面高度不宜超過30m。

  2、相鄰兩組探測器的水平距離不應大于14m。

  3、探測器距側墻水平距離不應大于7m,且不應小于0.5m。

  4、探測器的發射器和接收器之間的距離不宜超過100m。

  5、發射器和接收器之間的光路300mm內應無遮檔物或干擾源。

  6、不宜安裝在下列場所:1頂棚高度超過30m。2空間高度小于1.5m。3存在大量灰塵、干粉或水蒸氣。
