一、概述:
P-99的控制模塊是由一個PCM-9輸出模塊和一個PMM-9監視輸入集成的緊湊型模塊。其中的控制輸出用于啟動設備(如風機等);監視輸入用于監視常開觸點型設備的狀態反饋。
二、系統特性:
內建型號識別系統,控制盤能自動識別該裝置為PCM-9。
回路直接供電,無需額外電源。
抗干擾性強(EMF/RFI)。
SEMS螺釘帶有夾片,方便接線。
十進制地址(101-199),編碼器設定。
占用兩個模塊地址?;刂窞榭刂戚敵?,基地址加一為監視輸入。
正常時LED閃爍,報警時常亮。
三,接線示意圖:
1,常規接線圖:

2,常見設備接線圖:
1、聲光警鈴


2,消防廣播 應急廣播

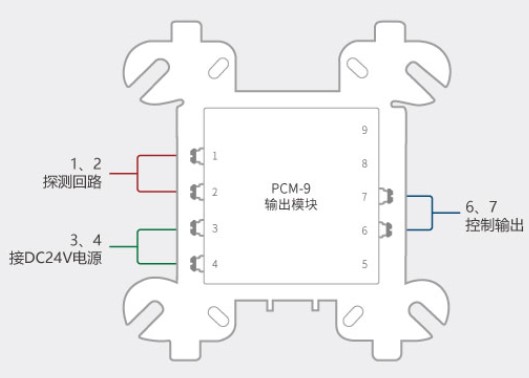

3、接線端子示意圖:
