一、概述:
保得威爾PCM-6是由一個控制輸出和一個監視輸入集成的緊湊型模塊。其中的控制輸出用于啟動設備(如風機等);監視輸入用于監視常開觸點型設備的狀態反饋。
二、系統特性:
內建型號識別系統,控制盤能自動識別該裝置為PCM-6;
回路直接供電,無需額外電源線供電;
SEMS螺釘帶有夾片,方便接線;
十進制地址設置(101-199),編碼器設定;
正常運行時LED閃爍,報警時常亮。
應用:
PCM-6為無源單輸出模塊單,占一個模塊地址??赏ㄟ^中間繼電器轉換實現有源輸出。
PCM-6可與PMM-6監視模塊組成帶反饋信號的單輸入、單輸出控制模塊。
三,接線示意圖:
T1 (-)、T2(+)通訊總線
T3外部電源輸入(-)
T4外部電源輸入(+)
T6控制輸出(+)
T7控制輸出(-)
T5、T8、T9空接線端子(N/A)
T3、T4輸入電壓等級:2A30VAC,1A 125VAC(阻性負載)

四,接線示意圖:
1,常規接線圖:

2,常見設備接線圖:

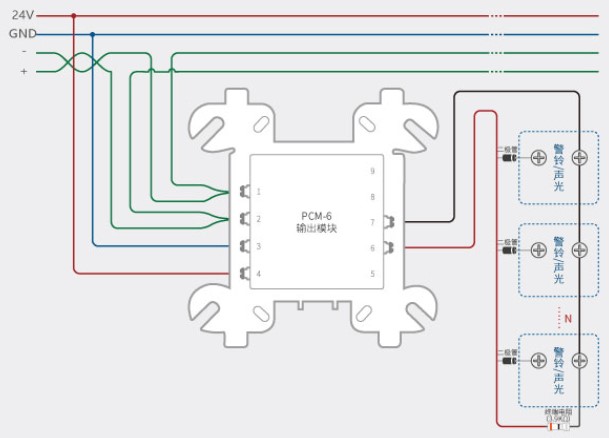

聲光警鈴接線圖

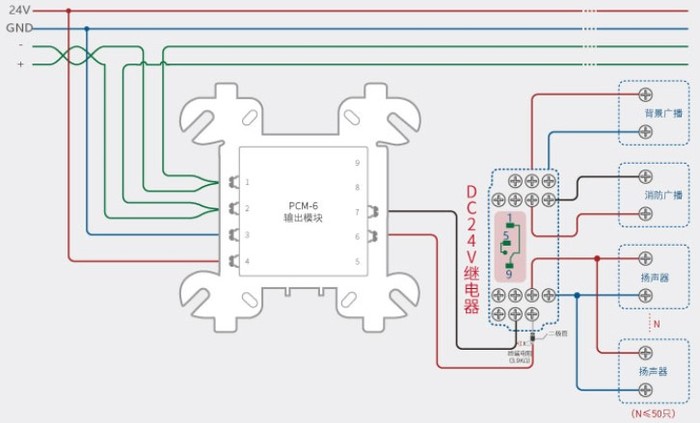

消防應急廣播


3,端子說明:
